轮胎
铰接式
发动机 |
|
发动机型号 |
Cat® C13 |
缸径 |
130 mm |
冲程 |
157 mm |
排量 |
12.5 l |
净功率 - ISO 14396 |
276 kW |
净功率 - SAE J1349:2011 |
274 kW |
发动机扭矩总峰值（SAE J1995） |
1830 N·m |
总功率 - SAE J1995:2014 |
280 kW |
发动机保持额定功率的最大海拔高度 |
3990 m |
发动机扭矩峰值转速 |
1200 r/min |
注（1） |
功率的额定值是在额定转速为 1800 rpm 时在规定的标准条件下进行测试取得的。 |
注（3） |
根据 SAE 参考条件，当风扇达到最大转速时，净功率为 274 kW（367 hp）。 |
注（2） |
标称净功率是指发动机配备了交流发电机、空气滤清器、消音器和风扇（以最低转速运行）时飞轮处的功率。 |
发动机型号 - 美国 EPA Tier 2/欧盟 Stage II 或美国 EPA Tier 3/欧盟 Stage IIIA 等效排放标准 |
Cat C13 |
发动机扭矩净峰值（ISO 14396） |
1810 N·m |
重量 |
|
额定有效负载 |
27.1 t |
车斗容量 |
|
堆装（SAE 2:1） |
16.9 m³ |
平装 |
13.5 m³ |
变速箱 |
|
前进 - 1 档 |
8 km/h |
前进 - 2 档 |
15 km/h |
前进 - 3 档 |
22 km/h |
前进 - 4 档 |
34 km/h |
前进 - 5 档 |
47 km/h |
前进 - 6 档 |
55 km/h |
后退 - 1 档 |
9 km/h |
维修保养加注容量 |
|
燃油箱 |
412 l |
冷却系统 |
83 l |
液压系统 |
110 l |
发动机曲轴箱 |
38 l |
变速箱 |
47 l |
终传动/差速器 |
125 l |
输出分动箱 |
24 l |
噪声级别 |
|
驾驶室内部 |
72 dB(A) |
注（1） |
对于 Caterpillar 提供的驾驶室，在正确安装和保养并且门窗都关闭的前提下，根据 ANSI/SAE J1166 OCT 98 规定的工作周期程序测得的操作员噪声暴露级（等效声压级别）为 72 dB（A）。 |
注（2） |
在操作台和驾驶室敞开（没有正确保养或门窗打开时）的情况下长时间工作，或在嘈杂的环境中工作时，可能需要听力保护装置。 |
标准 |
|
制动器 |
ISO 3450 – 2011 |
驾驶室 - FOPS |
ISO 3449 Level II – 2005 |
驾驶室 - ROPS |
ISO 3471 – 2008 |
转向 |
ISO 5010 – 2007 |
工作重量 |
|
总 - 装载 |
53310 kg |
中轴 - 装载 |
18825 kg |
后轴 - 空载 |
5380 kg |
前轴 - 额定负载 |
650 kg |
总 - 空 |
26210 kg |
前轴 - 满载 |
15880 kg |
后轴 - 满载 |
18605 kg |
总 - 额定负载 |
27100 kg |
前轴 - 空载 |
15230 kg |
中轴 - 额定负载 |
13225 kg |
中轴 - 空 |
5600 kg |
后轴 - 额定负载 |
13225 kg |
转向 |
|
锁定至锁定 |
转速在 60 rpm 时为 4.75 秒 |
车斗板 |
|
类型 |
高强度 HB450 布氏耐磨钢 |
回转圈 |
|
转弯尺寸 — 转向角度 — 左/右 |
45° |
转弯尺寸 — 通道宽度 |
5424 mm |
转弯尺寸 — SAE 转弯半径 |
7470 mm |
转弯尺寸 — 内半径 |
3849 mm |
注 |
这些尺寸适用于配备 750/65 R25 轮胎的机器。 |
转弯尺寸 — 间隙半径 |
8075 mm |
Engine |
|
排放 |
730 EJ 符合 Tier 2/Stage II 或 Tier 3/Stage IIIA 等效排放标准。 |
●最大限度提高性能
每个符合 Tier 2/Stage II 等效排放标准的 Cat 发动机都配有经过验证的电子、燃油、空气和后处理部件的组合。
久经考验的电子、燃油、空气和后处理部件可确保最佳性能和使用寿命。
排放控制和更高的燃油经济性。
高级 MEUI-C 喷油器平台能够提供更高的喷油压力和更精确的喷油率。这些经久耐用的喷油器不仅增强了响应能力，而且还能控制烟灰。
创新的空气管理功能可优化气流、动力、效率和可靠性。
Cat CX31 变速箱具有六个前进档和一个后退档，采用高级生产率电子控制策略（APECS）和电子化离合器压力控制装置（ECPC），可实现平稳的换档并提升了加速能力、提高了生产率。
为非公路应用场合配置的大容量变矩器能够更高效地将更大的发动机功率传递到更低的动力传动系。
发动机压缩制动器缩短了缓速响应时间，增加了缓速功率。
●自动控制装置
高级自动牵引力控制装置（AATC）可在行驶过程中接合桥间差速锁和轮间差速锁，无论条件如何变化，均能为操作员提供最佳牵引力。
离合器可自动释放，从而避免在急转弯时发生冲突。
AATC 减少了轮胎和传动系的磨损，消除了由于手动操作不当而造成的效率损失。

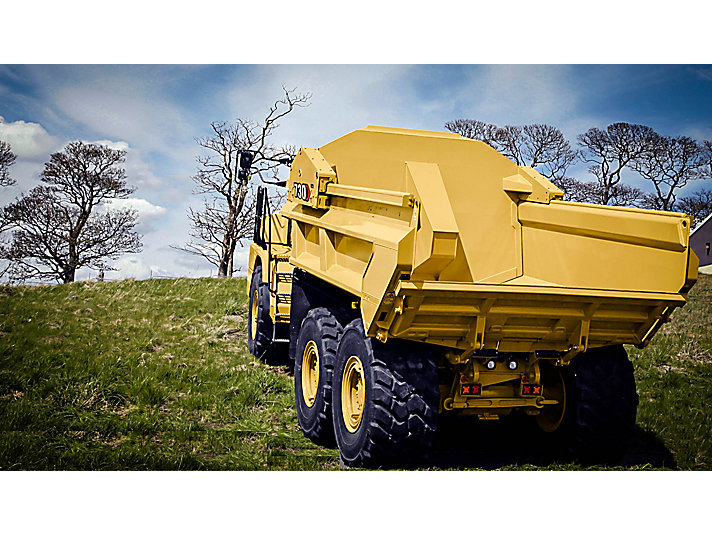

全新推料器车斗推出/回缩开关用于启动对机器系统的自动控制，可停止机器行驶并以适当的转速推出装载的物料。
在斜坡上时，如果操作员将脚从制动踏板上移开，上坡辅助会自动接合行车制动器，以减少可能出现的“回退”情况。
当选择空档时，等待制动系统会自动应用行车制动器，使您可以在装载或倾卸区域轻松地控制机器功能。
●重负荷结构
所有三个轮轴均采用带有横拉杆的摆动式 A 型架来提高稳定性。以高效的速度可靠运行，同时从根本上消除了卡车部件承受的冲击负载。
在大缸径低压油缸的控制下，前悬挂系统可摆动 ±6°，有助于平稳驾驶。
后悬挂系统采用活动梁构造和使用寿命长的悬挂安装件，可优化行驶和负载能力。
车轴内部的新型全封闭湿式盘式制动系统可将污染物拒之门外，从而延长机器使用寿命并确保正常运行时间。
●出色的操作员舒适性和操控性
宽敞的驾驶室可在整个作业期间提供舒适感，与以前的车型相比，噪音降低了 4dB。
独特的组合式推料/变速箱操纵杆直观易用，控制运动更少，从而缩短了循环时间。
教练/乘客座椅为全衬垫座椅，配有宽型回缩安全带，可确保安全和舒适。
全新大型侧面存储箱由 HVAC 系统加热或冷却。
空气悬浮座椅具有更大的调节范围，可实现更大的舒适度。前/后隔离大大降低了振动和颠簸。每个操作员都能找到适合自己的调整设置，以确保整个作业期间都能倍感舒适、控制自如。
标准制热/制冷系统可在各种条件下确保舒适度。
选装四点式座椅安全带可帮助操作员在崎岖地形中仍能稳固、舒适地坐在原位。
集成的环绕式仪表板意味着所有仪表和控制装置均方便监控且触手可及。得益于 Caterpillar 享有盛名的工业实力，操作员可获得驾驶小汽车般的舒适感觉。
彩色显示面板提供性能和条件页面，包括来自后视摄像头的视频和机器有效负载（如果配备）。
选装 Bluetooth™ 娱乐系统使操作员可以使用免提电话与外界保持联系。
●性能出色
具有箱式截面结构的前机架很坚固，可以承受扭矩负载。机架的设计降低了铰接件的应力，优化了悬挂装置的外形构造。
后机架采用双箱形结构，可最大限度地减少应力点并延长使用寿命。
前悬挂系统通过三点摆动式设计提供卓越的驾乘体验。
铰接/摆动连结件可提供转向控制，并且即使在最崎岖的地形中也能确保所有车轮着地。
推料器车斗设计提供了较大的工作面积，可实现始终如一的高运载能力，从而提高生产率。铲刀和车斗有助于干净地卸载物料，并可避免运回残余物料。
输出传动齿轮可将动力分配至推土机和拖车，以实现最佳牵引力。湿式离合器可确保较长的使用寿命。
双回路全轮制动系统使用全功率液压系统来驱动密闭油浸型多盘制动器。前后独立的回路和蓄能器可实现平稳的控制。
中轴停车制动器的位置已提升，可防止受到损坏。弹簧施压，带有液压释放装置。
●卓越的技术
Cat 智讯系统能够帮助您以无线方式连接到您的设备，为您提供关于机器或车队工作状况的重要信息。系统通过联机 VisionLink 用户界面来追踪机器的位置、工作小时数、燃油用量、生产率、空闲时间和诊断代码，让您能够根据实际情况及时做出决策，从而最大程度地提高效率、提升生产率以及降低成本。
Cat Production Measurement 可为驾驶室提供有效负载重量信息，有助于优化作业现场的效率和生产率。操作员可在集成显示屏上查看实时负载重量，并精确了解何时达到目标，与此同时，安装在驾驶室上所有四个角落的外部有效负载灯会向装载机操作员发出信号，告知其何时停止操作，以降低机器过载风险。操作员可在驾驶室中跟踪每日生产率，快速访问卡车的有效负载重量、负载和周期计数以及日常总计；或通过 LINK 技术进行远程访问。
当驾驶和倾卸时，如果机器在作业期间接近预设的角度，则带有稳定辅助装置的 Cat Detect 会向操作员发出警告。如果使用辅助提升装置，则机器将停止提升车斗，并发出声音和视觉警告。该系统可独立监控推土机、拖车和斜坡的角度。这使操作员在作业期间更加了解机器稳定性。所有推土机和/或拖车倾翻事件均已记录并通过 VisionLink 进行报告。
●由于正常运行至关重要
Caterpillar 卓越的设计、制造和客户服务有助于确保实现最佳性能和正常运行时间。
维修间隔长，可确保机器保持正常运行。
润滑点集中在铰接件附近，可快速、轻松地进行日常维护。
密封式万向节涂有润滑脂，使用寿命长。
选装自动润滑系统可节省时间，且能通过智讯系统发出润滑脂不足报警并提供故障代码。
散热器套件位于驾驶室后方，可提供保护，并使用长效冷却液来延长更换间隔。
电气维修中心位于驾驶室内，提供电源插座、诊断接头和 Cat 数据链路连接器，可用于配有电子技师（ET）软件的笔记本电脑。
轻松检修变速箱、传动轴、液压泵、随侧向倾斜驾驶室一起提供的电气接口和液压接口以及检修面板。
维修保养点位于电动提升罩下方，发动机的左侧，触手可及。
●更可持续的未来
Caterpillar 设备在设计和功能方面非常注重环保。
Cat C13 发动机集成了 Cat 清洁排放模块（CEM），符合 Tier 4 Final/Stage IV 排放标准。该系统使用超低硫柴油（ULSD）燃料，或使用与 ULSD 混合的最高为 B20 等级的生物柴油。
* 所有 Cat C 系列铰接式卡车均为实现较长的生命周期而设计，机器采用 Reman 部件且支持翻新，从而可以使每个零件都得到充分利用，最大限度地减少浪费。
* 液压油和发动机机油系统的油液使用量均已减少，这意味着更换机油时浪费更少。
●驾驶室内的安全特性
“安全带在使用中”指示灯（四点式安全带作为选件提供）
操作员就位检测（在操作员未就座时，防止档位接合）
可选装额外的后视镜，以获得机器前方的视野
安装在驾驶室的折叠式广角后视镜
加热镜（选装）
车斗升起视觉指示器
驾驶室集成防滚翻保护系统（ROPS，Roll Over Protection System）和防落物保护系统（FOPS，Falling Object Protection System）
在前进、倒车或静止时，如果检测到低压，电液压辅助转向系统会自动启动；也可手动选择以进行机器恢复
宽阔的扶手
外部电气系统断开开关，方便从机器外部直接使用
驾驶室内灭火器安装点
完全提升车斗锁销
靠近地面的外部发动机燃油切断开关，易于从机器外部直接使用
驾驶室内紧急制动开关（三级）
内部和外部扶手
闪烁的 LED 信号灯（选装）
最高速度限制器
兼容多种摄像头
新的检修灯
后视摄像头系统作为标配件安装
倒车指示器
采用打孔钢板的防滑走道
停车制动器功能由弹簧推动并通过液压释放
带有稳定辅助装置的 Cat Detect
