1吨以上
履带式
发动机 |
|
总功率 - SAE J1995:2014 |
55.7 kW |
缸径 |
110 mm |
排量 |
2.8 l |
净功率 - ISO 9249 |
54.5 kW |
净功率 - SAE 1349 |
55.1 kW |
峰值扭矩 - 1600 rpm - SAE J1995 |
301 N·m |
冲程 |
90 mm |
发动机型号 |
Cat® C2.8T（涡轮） |
工作技术规格 |
|
额定工作容量 - 35% 倾翻负载 |
1133 kg |
提升油缸挖掘力 |
2674 kg |
挖掘力 - 倾斜油缸 |
3060 kg |
接地面积 - 320 mm/12.6 in 履带 |
1.02 m² |
接地面积 - 400 mm/15.7 in 履带 |
1.28 m² |
对地压力 - 320 mm/12.6 in 履带 |
6.1 m² |
对地压力 - 400 mm/15.7 in 履带 |
34 m² |
对地压力 - 450 mm/17.7 in 履带 |
31.9 kPa |
额定工作容量 - 50% 倾翻负载 |
1619 kg |
含选装配重的额定工作容量 |
1194 kg |
倾翻负载 |
3238 kg |
重量* |
|
工作重量 |
4345 kg |
配重增加工作重量 |
125 kg |
配重增加工作重量 - ROC（35%） |
60 kg |
配重增加工作重量 - 倾翻负载 |
172 kg |
封闭的驾驶室增加工作重量 |
82 kg |
封闭的驾驶室增加工作重量 - ROC（35%） |
17 kg |
封闭的驾驶室增加工作重量 - 倾翻负载 |
49 kg |
注 |
*工作重量、工作技术规格和尺寸基于带螺栓固定式铲刃的 1730 mm（68"）紧凑型铲斗、320 mm（12.6"）窄履带、体重为 75 kg（165 lb）的操作员、开放顶篷、机械悬浮座椅、带断开装置的 HD 蓄电池、标准流量液压装置、手动连接器和加满的油液。无外部配重，无双自调平/自动复位/工装机具定位器。 |
工作重量 - ROC（35%） |
1133 kg |
工作重量 - ROC（50%） |
1619 kg |
工作重量 - 倾翻负载 |
3238 kg |
宽履带（400 mm/15.7 in）增加工作重量 |
54 kg |
尺寸 |
|
铲斗连接销高度 - 运载位置 |
195 mm |
铲斗连接销高度 - 最大提升高度 |
3150 mm |
铲斗连接销的伸出距离 - 最大提升高度 |
151 mm |
最大提升和卸载位置的间隙 |
2424 mm |
离去角 |
30.6° |
离地间隙 |
212 mm |
长度 - 接地履带 |
1485 mm |
驾驶室顶部高度 |
2115 mm |
长度 - 铲斗放在地面上 |
3430 mm |
长度 - 不含铲斗 |
2800 mm |
最大卸载角 |
43.6° |
最大总高度 |
3941 mm |
最大伸展距离 - 臂与地面平行 |
1162 mm |
总长度 - 履带 |
1948 mm |
后翻角 - 最大高度 |
85.2° |
最大提升/卸载位置的伸出距离 |
540 mm |
后翻角 |
27° |
自中心至铲斗（翻转）的转向半径 |
2105 mm |
从中心至连接器的转向半径 |
1377 mm |
从中心至机器后部的转向半径 |
1656 mm |
车辆宽度（履带宽度为 320 mm/12.6 in） |
1675 mm |
车辆宽度（履带宽度为 400 mm/15.7 in） |
1760 mm |
驾驶室 |
|
FOPS |
ISO 3449:2005 I 级 |
ROPS |
ISO 3471:2008 |
动力传动系 |
|
行驶速度 - 前进或倒退 - 双速 |
14.7 km/h |
行驶速度 - 前进或倒车 - 单速 |
9.2 km/h |
维修保养加注容量 |
|
冷却系统 |
11.5 l |
发动机曲轴箱 |
8.2 l |
燃油箱 |
95 l |
液压系统 |
36.8 l |
液压油箱 |
26 l |
液压系统 |
|
液压流量 - 高流量 - 液压功率（计算值） |
45.4 kW |
液压流量 - 高流量 - 装载机液压流量 |
113 L/min |
液压流量 - 高流量 - 装载机液压压力 |
24130 kPa |
液压流量 - 高流量 XPS - 液压动力（计算值） |
52.7 kW |
液压流量 - 高流量 XPS - 最大装载机液压流量 |
113 L/min |
液压流量 - 高流量 XPS - 最大装载机液压压力 |
28000 kPa |
液压流量 - 标准 - 液压功率（计算值） |
34.6 kW |
液压流量 - 标准 - 装载机液压流量 |
86 L/min |
液压流量 - 标准 - 装载机液压压力 |
24130 kPa |
●重新设计的操作台
业界**的密封增压驾驶室选件使操作员的工作环境更加清洁安静，并且提供了卓越的工装机具视野。D3 系列还配备标准的座椅安装式可调操纵手柄控制装置，让操作员倍感舒适，凭此特性继续引领行业潮流。

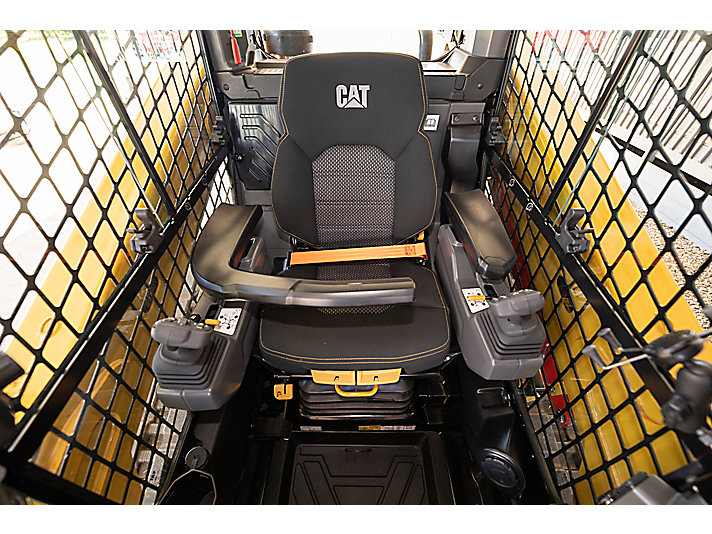

●带通风加热功能的高靠背空气悬浮座椅
提供带通风加热功能的高靠背空气悬浮座椅和座椅上安装的可调操纵手柄控制装置，为操作员带来业界领*的舒适性。
●高性能动力传动系
高性能动力传动系提供对驱动功率优先级和最大行驶速度（超速传动）的选择性设置，以根据任务自定义适当的机器性能。
●三个辅助液压性能级别
提供三个辅助液压性能级别：标准流量、高流量和高流量 XPS。标准流量适用于需要基本级别的辅助流量和马力的工装，高流量可提升辅助流量，满足需要额外液压流量以提高工装性能的应用要求，高流量 XPS 液压系统能够为高要求的工装和应用提供更大的流量和压力，从而实现最高水平的辅助液压性能

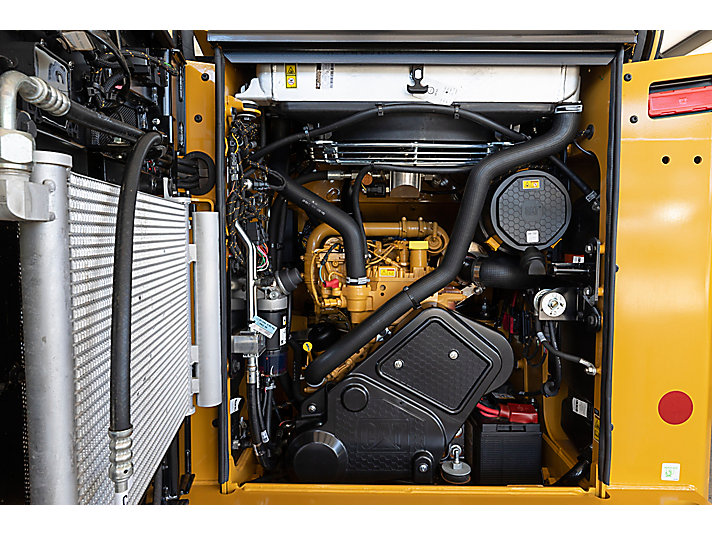

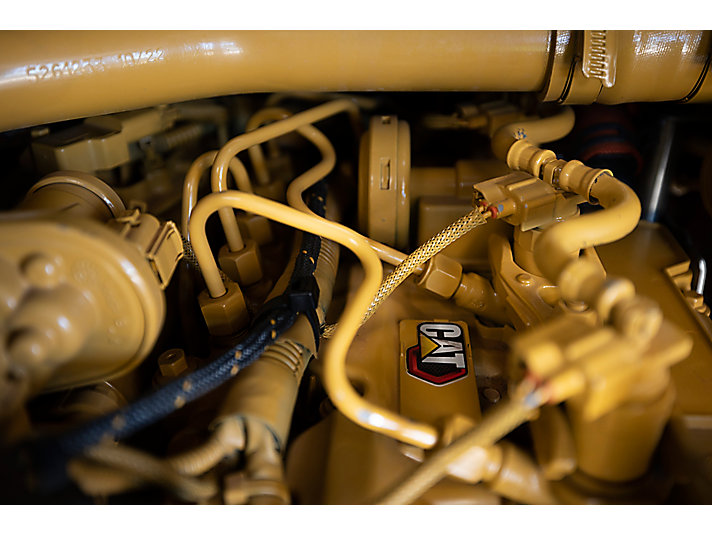

●电子控制的 Cat C2.8T 发动机
电子控制的 Cat C2.8T 发动机在广泛的转速范围内提供最大马力，并且在任何应用下都能提供高扭矩以提升工作性能。

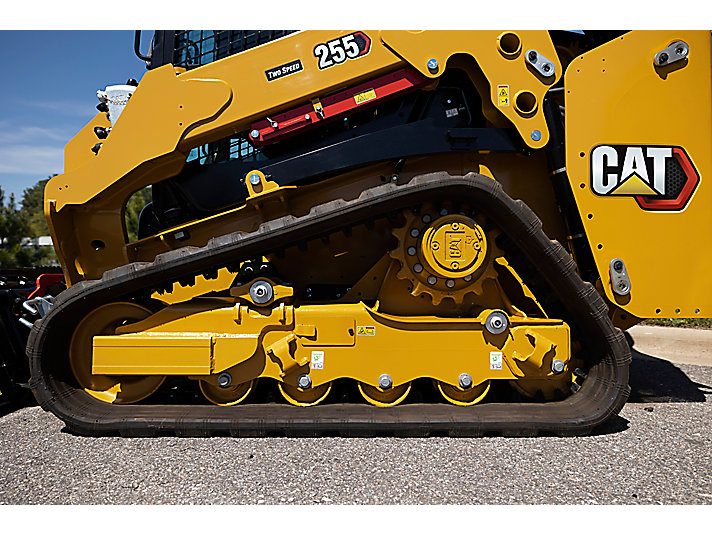

●扭转悬挂底盘系统和双速行驶
标准的扭转悬挂底盘系统和标准双速行驶与选装的速度感应行驶控制系统相结合，改进了在崎岖地形条件下的运行性能，并提高了负载能力、生产率和操作员舒适度。

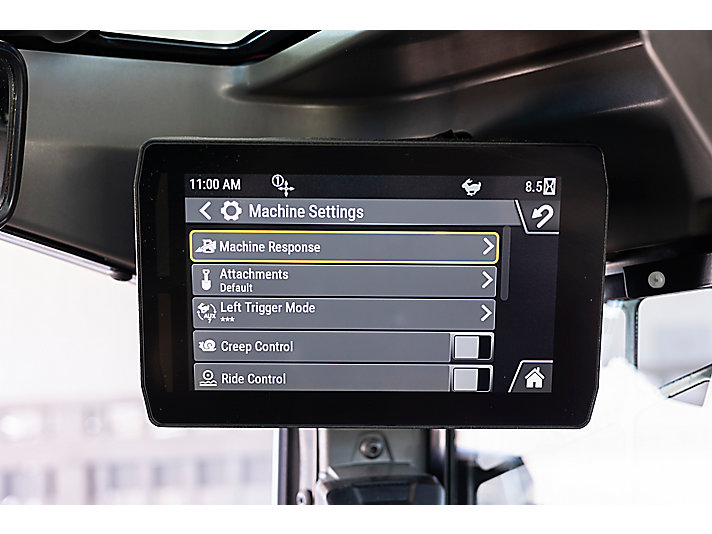

●高级触摸屏监视器
20.3 cm（8 英寸）高级触摸屏监视器提供先进的功能和控制，包括集成无线电、Bluetooth® 连接和多摄像头（侧视）选项，并支持 32 种不同语言的选择。

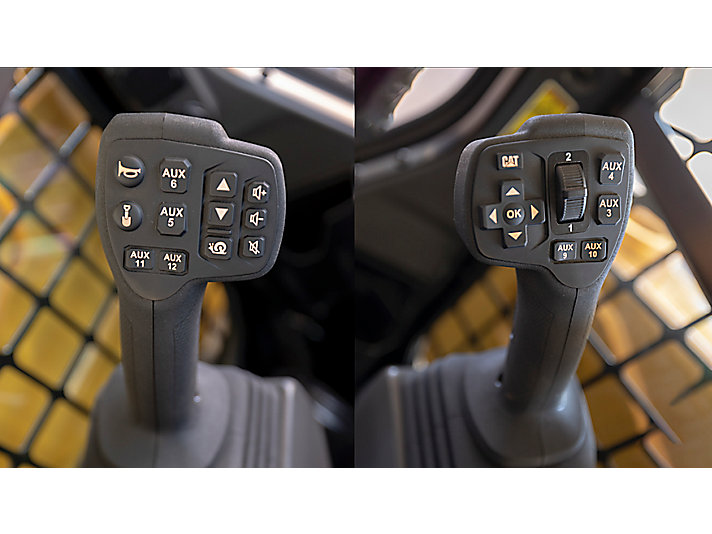

●高级操纵手柄
通过高级操纵手柄可从显示屏内出色地控制机器功能和进行调整，无需操作员将手离开控制装置。其中包括使用操纵手柄导航高级触摸屏监视器、收音机音量调高/调低/静音、爬行激活、爬行启用/停用、爬行速度提高/降低、一键式智能工装控制装置激活，以及额外的辅助控制按钮，实现一键式控制复杂的工装功能。
●地面检修
可从地面检修所有日常维修点和日常保养点，有助于减少停机时间和提高生产率。

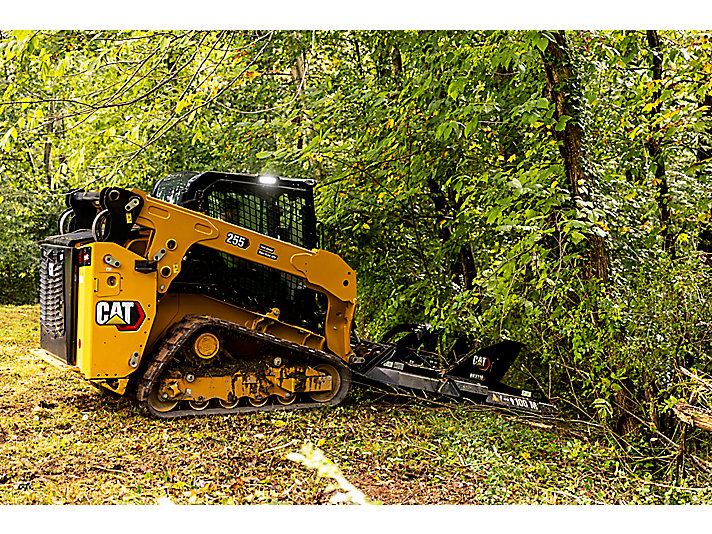

●Cat工装
将您的 Cat 紧凑型履带装载机打造成为作业现场功能最齐全的机器。
